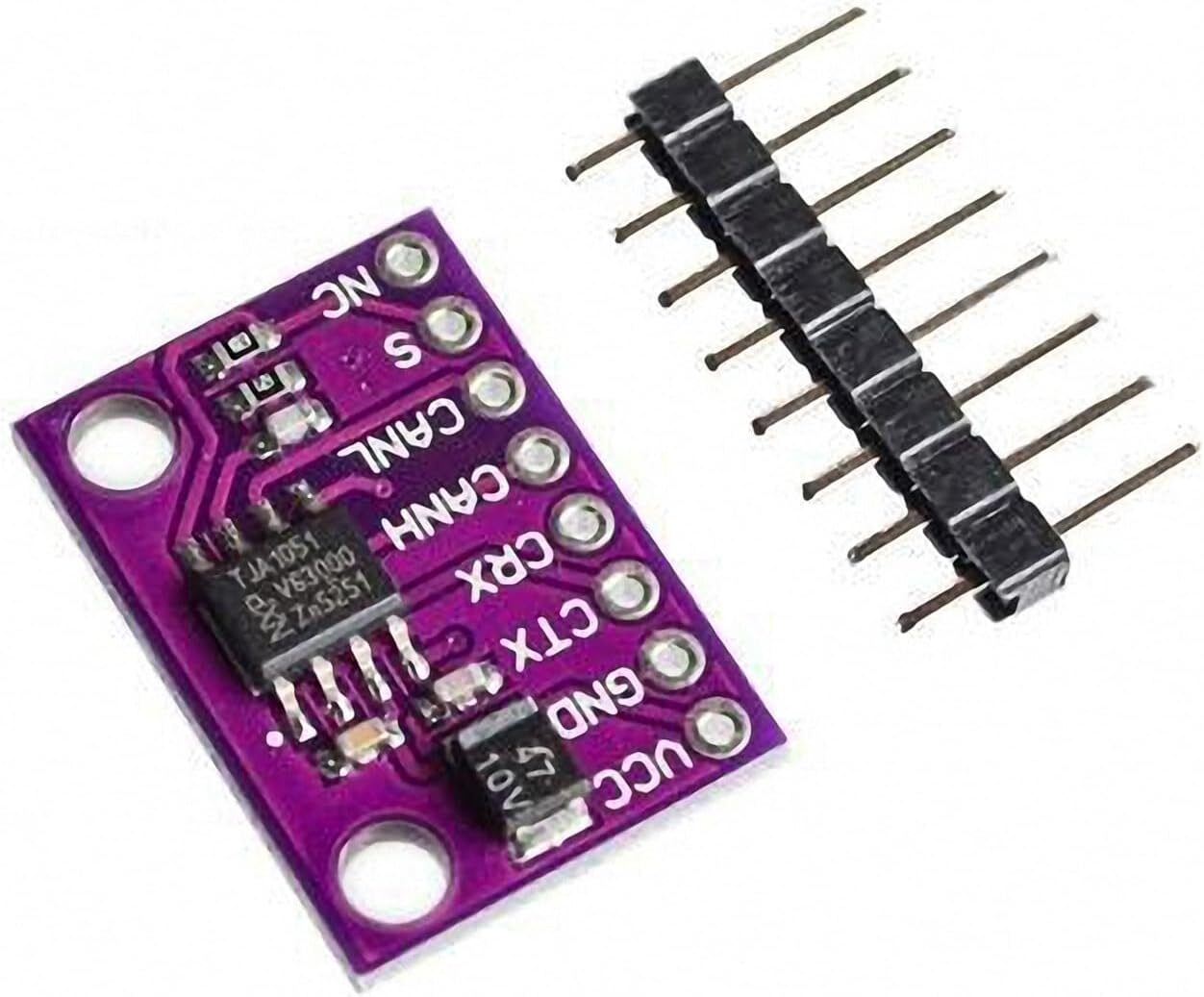

Módulo Transceptor CAN TJA1051

Descripción

TJA1051 – Transceptor CAN de alta velocidad
Fabricante: NXP Semiconductors
Norma: ISO 11898-2

Descripcion general
El TJA1051 es un transceptor CAN de alta velocidad (hasta 1 Mbit/s) disenado para redes CAN en aplicaciones automotrices e industriales. Su funcion es servir de interfaz entre el microcontrolador y el bus fisico CAN. Ofrece alta inmunidad al ruido electromagnetico y baja emision de interferencias.

Caracteristicas principales

Velocidad de comunicacion: hasta 1 Mbit/s

Tension de alimentacion: 4.5 V a 5.5 V

Modo de bajo consumo: standby con bajo consumo de corriente

Protecciones integradas: sobretemperatura, cortocircuitos en CANH y CANL, y ESD

Alta inmunidad al ruido y baja radiacion electromagnetica

Compatible con microcontroladores de 3.3 V (usando resistencias de adaptacion)

Aplicaciones tipicas

Redes CAN automotrices (ECU, sensores, actuadores)

Sistemas industriales con comunicacion CAN

Aplicaciones IoT y robotica que usan protocolo CAN

Interfaz entre un microcontrolador (como ESP32 o STM32) y el bus CAN, usando un controlador como el MCP2515 mas el transceptor TJA1051

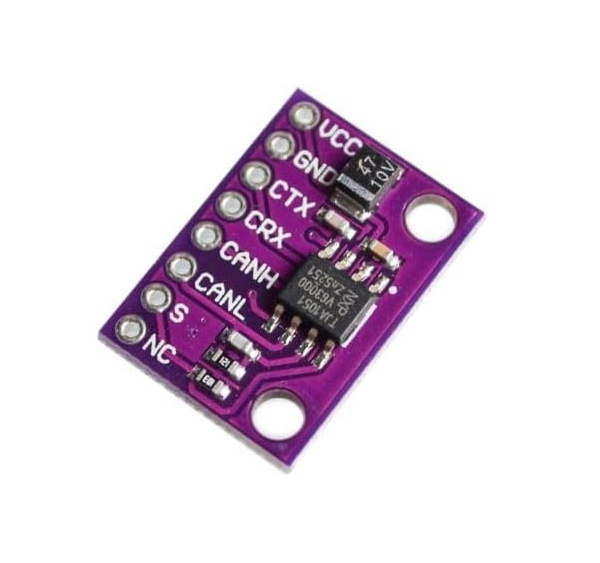

Pines principales

TXD: Entrada de datos desde el microcontrolador

GND: Tierra

VCC: Alimentacion (5V)

RXD: Salida de datos hacia el microcontrolador

VIO (opcional): Nivel logico del bus MCU (3.3V o 5V)

CANL: Linea CAN baja

CANH: Linea CAN alta

STB: Control de modo (standby o normal)

Notas
Existen variantes como TJA1051T, TJA1051TK o TJA1051/3, que difieren en encapsulado y caracteristicas de bajo consumo.
Es el reemplazo mejorado de modelos clasicos como el SN65HVD230 o MCP2551, con mejor rendimiento y eficiencia.
