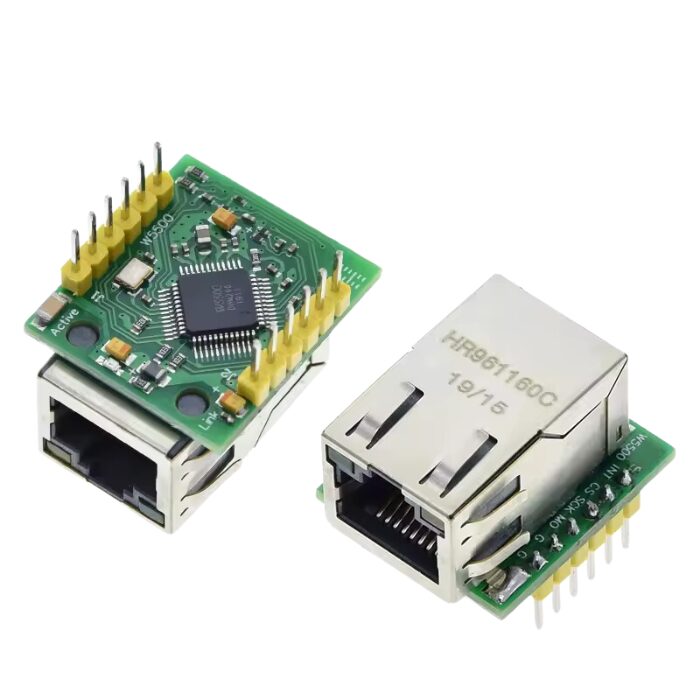

USR-ES1 – Modulo Ethernet con chip W5500
Fabricante: USR IOT
Descripcion general
El USR-ES1 es un modulo Ethernet basado en el chip W5500 de Wiznet. Permite agregar conectividad Ethernet a microcontroladores mediante una interfaz SPI. Su principal funcion es proporcionar comunicacion por red cableada (TCP, UDP, IP) de forma sencilla y rapida, sin necesidad de un controlador Ethernet complejo en el microcontrolador.
Caracteristicas principales
Chip principal: W5500 (controlador Ethernet integrado con MAC y PHY)
Interfaz SPI para comunicarse con el microcontrolador
Velocidad de red: 10/100 Mbps (Ethernet full duplex)
Voltaje de alimentacion: 3.3 V (niveles logicos de 3.3 V)
Consumo de corriente: tipico 150 mA
Encapsulado compacto, con conector RJ45 integrado y transformador magnetico incluido
Protocolos soportados: TCP, UDP, IPv4, ICMP, ARP, IGMP, PPPoE
Hasta 8 sockets simultaneos para conexiones de red
Chipset independiente, descarga la carga del microcontrolador
Rango de temperatura de operacion: -40 a 85 grados Celsius
Aplicaciones tipicas
Conectividad Ethernet para microcontroladores (por ejemplo, ESP32, STM32, Arduino, Raspberry Pi Pico)
Sistemas de control industrial y automatizacion
IoT con conexion por cable
Gateways, PLCs y equipos de monitoreo remoto

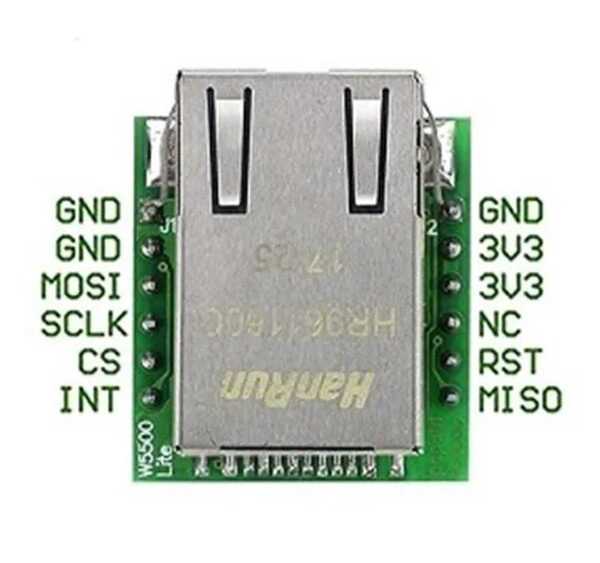

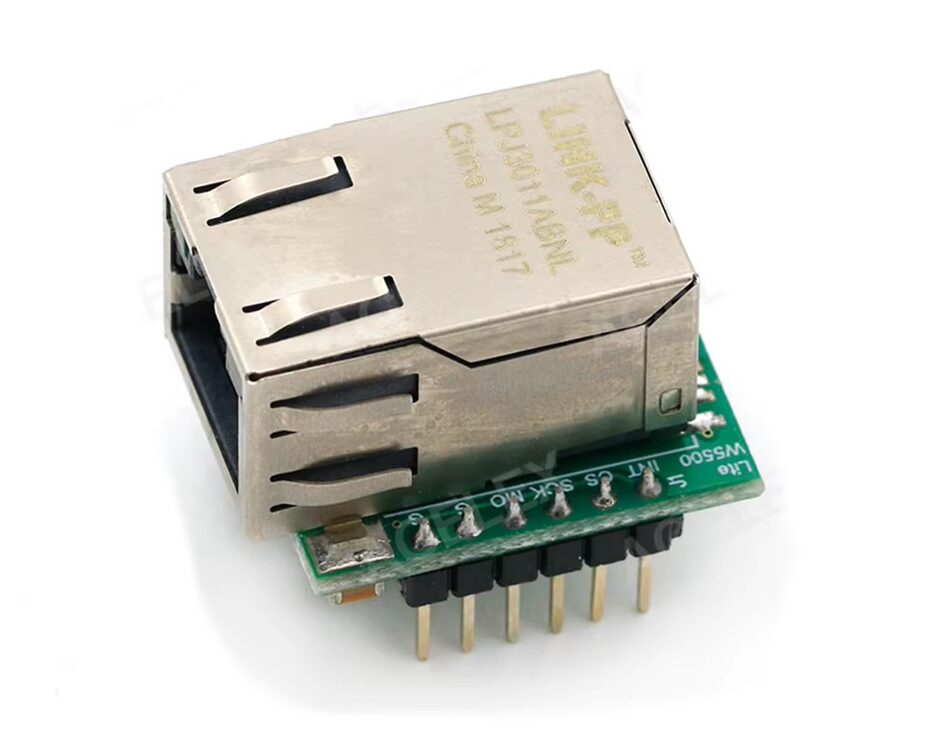

Pines principales
Pin Nombre Funcion
1 SCS Chip Select (SPI)
2 SCLK Reloj SPI
3 MISO Datos al microcontrolador
4 MOSI Datos desde el microcontrolador
5 INT Interrupcion de evento
6 RST Reinicio del modulo
7 3V3 Alimentacion
8 GND Tierra
Notas
El modulo es compatible directamente con microcontroladores de 3.3 V.
Para sistemas de 5 V (como algunos Arduinos), se recomienda usar un conversor de nivel logico.
El W5500 maneja toda la pila TCP/IP internamente, lo que reduce el uso de memoria y carga de CPU en el microcontrolador.
